125 kW / 261 kWh vloeistofgekoelde ESS-kast

Met 314 Ah LFP-cellen, een levensduur van meer dan 8000 cycli, celtemperatuurverschillen gecontroleerd binnen 3 ° C en een celgarantie van 10 jaar, is de Sinoah Energy 125 kW / 261 kWh vloeistofgekoelde ESS-kast geschikt voor fabrieken, hotels, magazijnen, commerciële gebouwen, zonne-plus-opslagprojecten en EV-oplaadlocaties. De compacte behuizing van 1050×1350×2400 mm beslaat ongeveer 1,4 m² en biedt IP55-bescherming voor veeleisende buiteninstallaties.

Alles-in-één ontwerp voor snellere commerciële ESS-implementatie

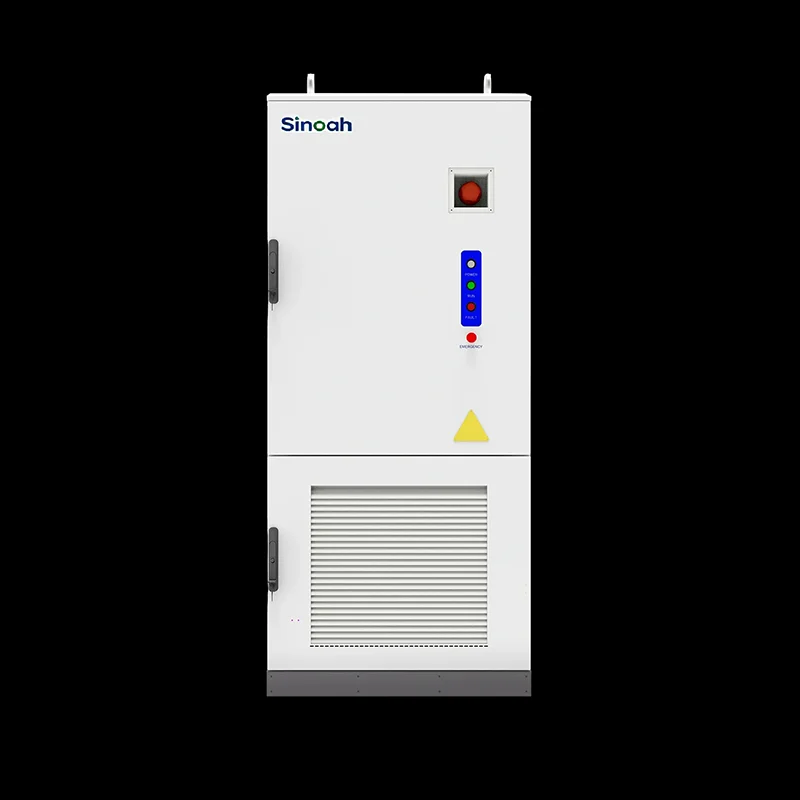

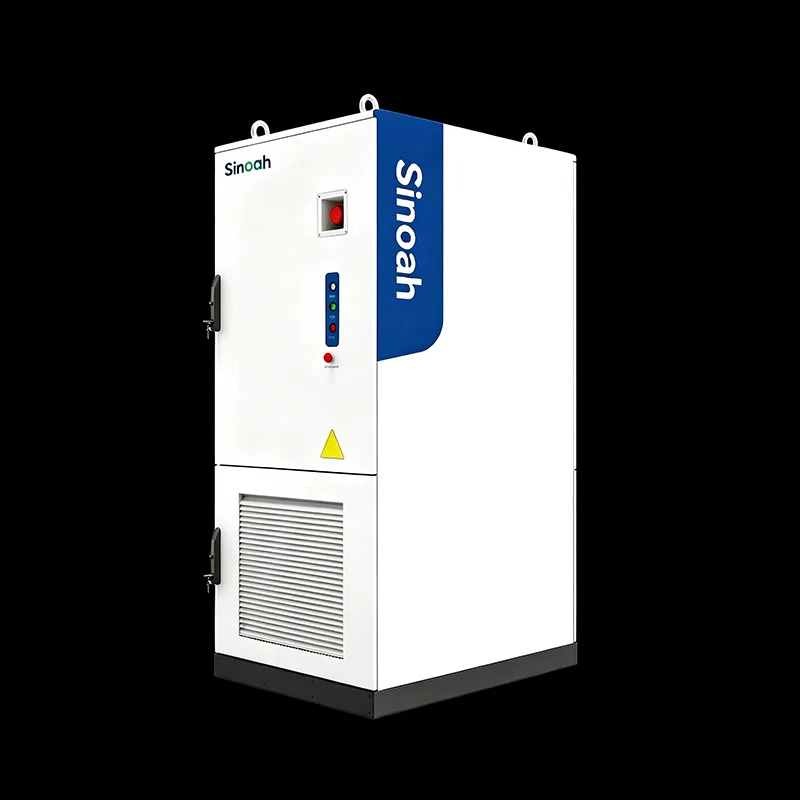

De Sinoah Energy 125kW / 261kWh vloeistofgekoelde ESS-kast integreert de belangrijkste componenten die nodig zijn voor commerciële energieopslag in één in de fabriek gemonteerd systeem. Het batterijsysteem maakt gebruik van LFP 3,2V/314Ah-cellen geconfigureerd als 1P260S, die een capaciteit van 261 kWh leveren met een gelijkspanningsbereik van 728–936V.

Een bidirectioneel PCS van 125 kW met 400 V AC-uitgang beheert de tweerichtingsstroomconversie tussen de batterij en het elektriciteitsnet, terwijl het geïntegreerde BMS continu de toestand van de batterij op celniveau bewaakt. Het ingebouwde EMS regelt operationele strategieën zoals peak shaving, load shifting, tariefoptimalisatie en gebruik van hernieuwbare energie. Geïntegreerde stroomverdeling, meting, stroomonderbrekers, overspanningsbeveiliging, koeling en aërosolbrandbeveiliging verminderen de complexiteit van de installatie op locatie nog verder.

Omdat de kast voorgemonteerd en in de fabriek getest is, hoeven klanten voornamelijk de installatiefundering voor te bereiden en de vereiste elektrische aansluitingen te voltooien, waardoor de implementatietijd wordt verkort in vergelijking met afzonderlijk geïnstalleerde batterij-, PCS- en besturingsapparatuur.

125 kW vermogen en 261 kWh capaciteit voor commercieel energiebeheer

De combinatie van een uitgangsvermogen van 125 kW en een energiecapaciteit van 261 kWh biedt een praktisch evenwicht tussen het beheer van de stroomvraag en het verschuiven van energie. Voor bedrijven met kortdurende vraagpieken kan het systeem snel ontladen om de vraag naar netstroom te verminderen. Voor toepassingen tijdens gebruikstijd kan het apparaat opladen tijdens perioden met lagere kosten en ontladen wanneer de elektriciteitsprijzen hoger zijn.

De werkelijke back-upduur is afhankelijk van de aangesloten belasting. Bij een constante belasting van 125 kW vertegenwoordigt de nominale capaciteit van 261 kWh grofweg twee uur theoretische energievoorziening vóór systeemverliezen en reserve-instellingen. Lagere kritische belastingen kunnen de beschikbare back-upduur verlengen, waardoor de kast geschikt wordt voor verschillende noodstroomstrategieën.

Geavanceerde vloeistofkoeling met temperatuurbalancering binnen 3°C

Uniformiteit van de batterijtemperatuur heeft een directe invloed op celveroudering, veiligheid en systeemprestaties op de lange termijn. De Sinoah Energy ECO-E261LP-2A maakt gebruik van vloeistofkoeling op pack-niveau om celtemperatuurverschillen binnen 3°C te houden.

Uniformere celtemperaturen helpen lokale thermische stress te verminderen en ondersteunen consistente laad- en ontlaadprestaties. Het vloeistofkoelsysteem wordt gecombineerd met geforceerde luchtkoeling voor de PCS en andere elektrische componenten, waardoor een hybride architectuur voor thermisch beheer ontstaat.

Deze aanpak ondersteunt ook een compact kastontwerp, waardoor een batterijcapaciteit van 261 kWh in een behuizing van 1050×1350×2400 mm past. Het systeem is ontworpen voor gebruik bij omgevingstemperaturen van -25°C tot +55°C.

Intelligent EMS voor Peak Shaving, Load Shifting en Solar Optimization

Dankzij het geïntegreerde EMS kan het Sinoah Energy ESS-kabinet reageren op de veranderende vraag naar elektriciteit en de energieprijzen. In plaats van alleen als reservebatterij te werken, kan het systeem actief beheren hoe en wanneer elektriciteit wordt opgeslagen en gebruikt.

1. Peak Shaving en Load Shifting

Tijdens perioden met een hoge elektriciteitsvraag kan het EMS de batterij opdracht geven de hoeveelheid stroom die van het elektriciteitsnet wordt afgenomen, te ontladen en te verminderen. Tijdens perioden met minder vraag kan het systeem de batterij opladen. Dit helpt bedrijven vraagpieken te beheersen en hun elektriciteitsverbruiksprofiel te optimaliseren.

2. Tariefoptimalisatie op basis van gebruikstijd

Bedrijven die werken met elektriciteitstarieven op basis van de gebruikstijd kunnen de batterij opladen tijdens perioden met lagere kosten en ontladen tijdens perioden met hogere kosten. Het financiële voordeel hangt af van de lokale elektriciteitsprijzen, bedrijfsschema's, systeemefficiëntie en fietsstrategie.

3. Integratie van PV + opslag

Voor commerciële gebouwen die zijn uitgerust met zonne-energie kan overtollige zonne-opwekking worden opgeslagen in plaats van te worden geëxporteerd wanneer de vraag ter plaatse laag is. De opgeslagen energie kan vervolgens later worden gebruikt wanneer de opwekking van zonne-energie afneemt, waardoor het eigen verbruik van zonne-energie wordt verbeterd en de afhankelijkheid van elektriciteit uit het elektriciteitsnet wordt verminderd.

4. PV + opslag + EV-opladen

Het opladen van elektrische voertuigen kan leiden tot een plotselinge stijging van de stroomvraag op locatie. De 125 kW ESS-kast kan fungeren als energiebuffer voor de laadinfrastructuur, waardoor bedrijven de laadbelasting kunnen beheren en mogelijk de behoefte aan dure upgrades van de netaansluiting kunnen verminderen, afhankelijk van de elektrische omstandigheden ter plaatse.

5. Noodstroomvoorziening

Wanneer het systeem is geconfigureerd voor back-upwerking, kan het tijdens netonderbrekingen stroom leveren aan bepaalde kritische belastingen. De beschikbare back-upduur is afhankelijk van het belastingsprofiel, de reserve-instellingen, de PCS-configuratie en het elektrische ontwerp van de locatie.

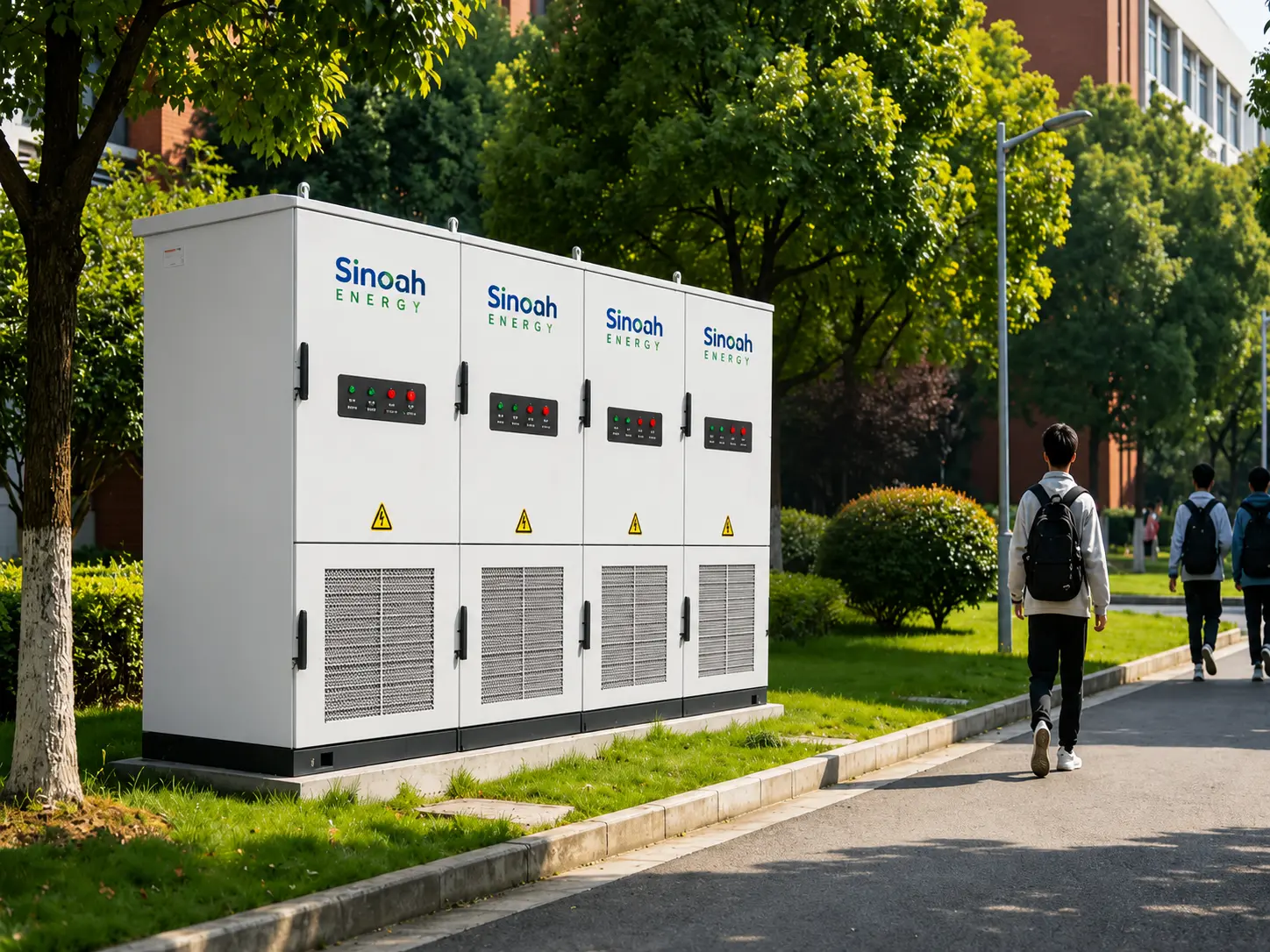

Compacte IP55-kast voor commerciële buiteninstallatie

Commerciële energieopslagprojecten hebben vaak een beperkte binnenruimte, waardoor installatie buitenshuis een belangrijke overweging is. De Sinoah Energy-kast meet 1050 x 1350 x 2400 mm en neemt een vloeroppervlak van ongeveer 1,4 m² in beslag.

De IP55-behuizing biedt bescherming tegen binnendringend stof en waterstralen, terwijl C4-corrosiebescherming installatie in industriële en kustomgevingen ondersteunt. C5-corrosiebescherming is ook beschikbaar waar de projectomgeving dit vereist.

De installatielocatie moet voorzien zijn van een geschikte betonnen fundering, voldoende ventilatie- en veiligheidsafstanden en passende toegang voor inspectie en onderhoud.

Meerlaagse batterij- en brandveiligheidsbescherming

Veiligheid is van cruciaal belang bij de inzet van een lithiumbatterijsysteem van 261 kWh in een commerciële omgeving. Sinoah Energy combineert monitoring op celniveau, GBS-bescherming, thermisch beheer en brandbestrijding binnen de kast.

Het BMS bewaakt de bedrijfsomstandigheden en biedt bescherming tegen overspanning, onderspanning, overstroom, overtemperatuur en kortsluiting. Er is een op aërosol gebaseerd brandblussysteem op PACK-niveau geïntegreerd om te reageren op gedetecteerde brandgebeurtenissen op batterijniveau.

Het systeem is ontworpen volgens internationale normen en certificeringsvereisten, waaronder UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 en UL 9540A. Toepasselijke netwerkconformiteit omvat EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 en CEI0-16 configuraties volgens de doelmarkt en projectvereisten.

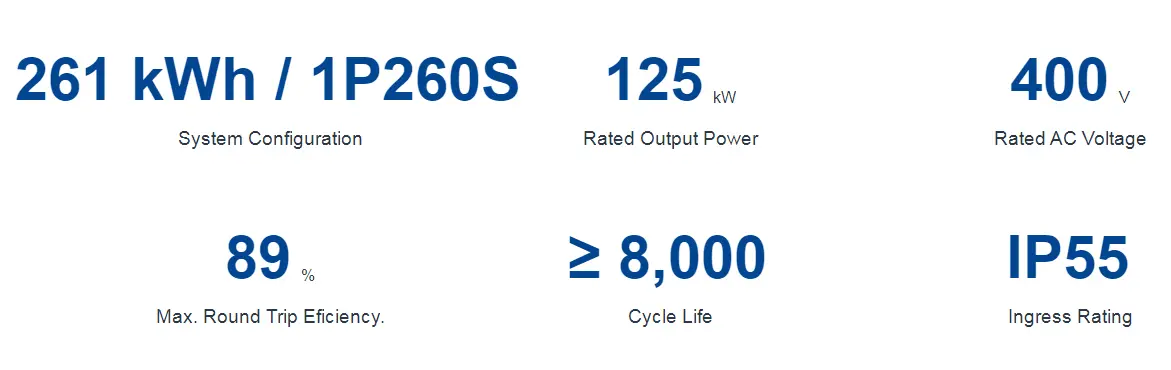

Technische specificaties

Typische toepassingen voor de ESS-kast van 125 kW / 261 kWh

1. Productiefaciliteiten

Fabrieken met machines, productielijnen, compressoren of andere krachtige apparatuur kunnen het systeem gebruiken om vraagpieken te verminderen en het energieverbruik naar goedkopere perioden te verschuiven.

2. Hotels en commerciële gebouwen

Hotels, kantoren, winkelfaciliteiten en andere commerciële gebouwen kunnen batterijopslag combineren met zonne-energie om het eigen verbruik te verbeteren, de piekvraag te beheersen en kritische belastingen te handhaven tijdens netonderbrekingen.

3. Magazijnen en logistieke centra

Magazijnen kunnen de kast gebruiken om de elektriciteitsvraag van verlichting, HVAC, koeling, automatiseringssystemen en laadapparatuur te beheren en tegelijkertijd back-upenergie te leveren voor essentiële activiteiten.

4. Commerciële zonne-energie- en opslagprojecten

Het systeem slaat overtollige PV-opwekking op tijdens periodes van lage vraag ter plaatse en geeft opgeslagen energie vrij wanneer de zonne-energieproductie afneemt, waardoor bedrijven de waarde van hun zonne-energie-investering kunnen verhogen.

5. EV-laadinfrastructuur

De ESS-kast kan extra stroomcapaciteit bieden voor commerciële EV-laadtoepassingen door hoge laadbelastingen te bufferen en de impact van gelijktijdige laadvraag op de netaansluiting te verminderen.

Voorbeeld: energiebeheer van commerciële hotels

Een hotel met 120 kamers, een PV-systeem van 150 kW, een oplaadinfrastructuur voor elektrische voertuigen en een jaarlijks elektriciteitsverbruik van ongeveer 450.000 kWh kan te maken krijgen met aanzienlijke vraagpieken tijdens het inchecken in de middag en tijdens de avondactiviteiten.

Met een geschikte EMS-strategie kan de Sinoah Energy 125kW / 261kWh ESS-kast ontladen tijdens periodes van grote vraag op de locatie, overtollige zonne-energie opslaan en opladen tijdens periodes met lagere tarieven. De potentiële besparingen zijn afhankelijk van het daadwerkelijke belastingsprofiel van het hotel, de tariefstructuur, de opwekking van zonne-energie, het bedrijfsschema en de lokale netwerkkosten.

Voor dit soort projecten kan het systeem tegelijkertijd het beheer van de piekvraag, het eigen verbruik van zonne-energie, de optimalisatie van de gebruikstijd en de noodstroomvereisten aanpakken, in plaats van te vertrouwen op één enkele energiebesparende strategie.

Betrouwbaarheid op lange termijn en technische ondersteuning in het VK

Sinoah Energy combineert fabrieksmatige productie met Britse technische ondersteuning voor commerciële energieopslagprojecten. Het 125 kW / 261 kWh-systeem biedt een levensduur van meer dan 8000 en een celgarantie van 10 jaar, ter ondersteuning van projectplanning op de lange termijn.

Als geïntegreerd systeem biedt de kast één gecoördineerde oplossing voor de batterij-, PCS-, BMS-, EMS-, koeling-, stroomverdeling- en veiligheidsfuncties. Sinoah Energy kan ook projectspecifieke configuratie, installatieplanning, systeemuitbreiding en technische vereisten voor verschillende commerciële locaties ondersteunen.

Toepassing in de praktijk: een hotel met 120 kamers verlaagt de energiekosten met 30%

Een hotel met 120 kamers in het zuidoosten van Groot-Brittannië heeft een zonne-PV-systeem van 150 kW, EV-oplaadfaciliteiten voor gasten en een jaarlijks elektriciteitsverbruik van ongeveer 450.000 kWh. Het hotel hanteert een Time-of-Use-tarief, met piekstroomtarieven van 32p/kWh en daltarieven van 11p/kWh.

Vóór de installatie bedroeg de elektriciteitsvraag van het hotel regelmatig ongeveer 180 kW tijdens het inchecken in de middag, de bediening van de keuken en de avonddienst. Door deze pieken in de vraag stegen de elektriciteitskosten, terwijl een deel van de zonne-energieopwekking overdag van het hotel tegen relatief lage tarieven naar het elektriciteitsnet werd geëxporteerd.

Na installatie van de Sinoah Energy 125 kW / 261 kWh vloeistofgekoelde ESS-kast, werd het geïntegreerde EMS geconfigureerd voor peak shaving, zonne-energieoptimalisatie en energiebeheer tijdens gebruikstijd. Tijdens vraagpieken in de middag werd de batterij ontladen om de netvraag terug te brengen van ongeveer 180 kW naar minder dan 125 kW, wat meer dan £ 10.000 aan potentiële jaarlijkse vraaggerelateerde besparingen opleverde.

Tegelijkertijd kon de overtollige zonne-opwekking die voorheen werd geëxporteerd, worden opgeslagen in de batterij van 261 kWh en gebruikt worden tijdens avondactiviteiten. Onder de voorbeeldbedrijfsomstandigheden steeg het eigen verbruik van zonne-energie van ongeveer 50% naar meer dan 85%, waardoor extra elektriciteitsbesparingen werden gerealiseerd.

Het systeem laadde tijdens de nachtelijke daluren ook op met ongeveer 11 pence/kWh en ontlaadde tijdens duurdere perioden met ongeveer 32 pence/kWh. Dit prijsverschil van 21p/kWh creëerde een extra mogelijkheid voor tariefarbitrage, afhankelijk van de batterijefficiëntie en de feitelijke bedrijfsstrategie van de locatie.

Op basis van deze operationele aannames zou het hotel een totale jaarlijkse energiebesparing van meer dan £25.000 kunnen realiseren, terwijl het ook over back-upvermogen beschikt en een beter gebruik van het zonne-PV-systeem kan realiseren. Met een levensduur van meer dan 8000 en een celgarantie van 10 jaar biedt het Sinoah Energy-systeem een ​​langetermijnoplossing voor het verlagen van de energiekosten en het verbeteren van de energieveerkracht.

Veelgestelde vragen

1. Hoeveel kan een ESS-systeem van 125 kW/261 kWh een bedrijf besparen?

Potentiële besparingen zijn afhankelijk van de elektriciteitstarieven, de piekvraagtarieven, de dagelijkse belastingspatronen, de opwekking van zonne-energie, de bedrijfsstrategie van de batterijen en de lokale regelgeving. Voor geschikte commerciële locaties kunnen peak shaving, tariefarbitrage en een groter zelfverbruik van zonne-energie aanzienlijke jaarlijkse besparingen opleveren. Voordat de verwachte terugverdientijd wordt berekend, moet een locatiespecifieke belasting- en tariefanalyse worden uitgevoerd.

2. Hoeveel installatieruimte heeft het systeem nodig?

De kast meet 1050×1350×2400 mm en neemt een vloeroppervlak van ongeveer 1,4 m² in beslag. Er moet worden gezorgd voor een geschikte betonnen fundering en voldoende ruimte voor elektrische aansluitingen, veiligheidseisen, inspectie en onderhoud.

3. Wat is het verschil tussen vloeistofkoeling en luchtkoeling?

De batterijpakketten maken gebruik van vloeistofkoeling om celtemperatuurverschillen binnen 3°C te houden, waardoor de temperatuuruniformiteit wordt verbeterd en thermische stress wordt verminderd. Geforceerde luchtkoeling wordt ook gebruikt voor de PCS en andere componenten. Dit hybride thermische beheerontwerp zorgt voor een nauwkeurigere regeling van de batterijtemperatuur dan een batterijkoelsysteem met uitsluitend lucht.

4. Hoe lang kan de batterij van 261 kWh back-upstroom leveren?

De back-upduur is afhankelijk van de daadwerkelijk aangesloten belasting. Bij een continue belasting van 125 kW vertegenwoordigt 261 kWh ongeveer twee uur theoretische batterij-energie, voordat rekening wordt gehouden met conversieverliezen, bedrijfsreserves en systeemlimieten. Lagere belastingen kunnen een langere back-upduur opleveren.

5. Kan het 125 kW/261 kWh-systeem werken met zonne-energie?

Ja. Het geïntegreerde EMS kan de opwekking van PV en het opladen en ontladen van de batterij coördineren. Overtollige zonne-energie kan worden opgeslagen voor later gebruik, waardoor het verbruik van zonne-energie ter plaatse wordt verhoogd en de elektriciteitsaankopen op het elektriciteitsnet worden verminderd.

6. Kan het systeem het opladen van elektrische voertuigen ondersteunen?

Ja. De ESS-kast kan worden geïntegreerd met commerciële EV-laadinfrastructuur. Door extra stroom te leveren tijdens een hoge laadvraag, kan het helpen piekbelastingen op de locatie te beheersen en de druk op de bestaande netaansluiting te verminderen.

7. Is de kast geschikt voor buitenopstelling?

Ja. De kast heeft een behuizing met IP55-classificatie en C4-corrosiebescherming, waardoor hij geschikt is voor geschikte commerciële buiteninstallaties. De omstandigheden ter plaatse, het ontwerp van de fundering, de vrije ruimte, de brandveiligheidseisen en de lokale regelgeving moeten vóór de installatie worden beoordeeld.
